Opis
Cyfrowy procesor sygnałowy oparty jest na 32/40-bitowym zmiennoprzecinkowym silniku DSP ADSP-21489 400MHz), częstotliwości próbkowania 96kHz, zapewniając 8 wejść/8 wyjść (z przełączanym zasilaniem phantom 48V) z 3-pinowymi złączami Phoenix, zapewniając wysoce skalowalne i elastyczne możliwości routingu sygnału do przetwarzania cyfrowego.
MPD88 ma wbudowane funkcje DSP, takie jak głośność, faza, wyciszenie, bramka szumów, tłumik sprzężenia zwrotnego, korektor parametryczny, korekcja dynamiczna, krosowanie, kompresor i opóźnienie, oferując 10-pasmowy PEQ dla każdego wejścia/wyjścia.
Urządzeniem można łatwo zarządzać przez sieć Ethernet za pośrednictwem standardowego połączenia RJ45 lub zdalnie sterować za pośrednictwem połączenia RS-232/RS-485 rozwiązaniem firmy trzeciej. Dostępne są również porty GPIO do pełnego sterowania funkcjami i procesami (integracja urządzeń innych producentów).

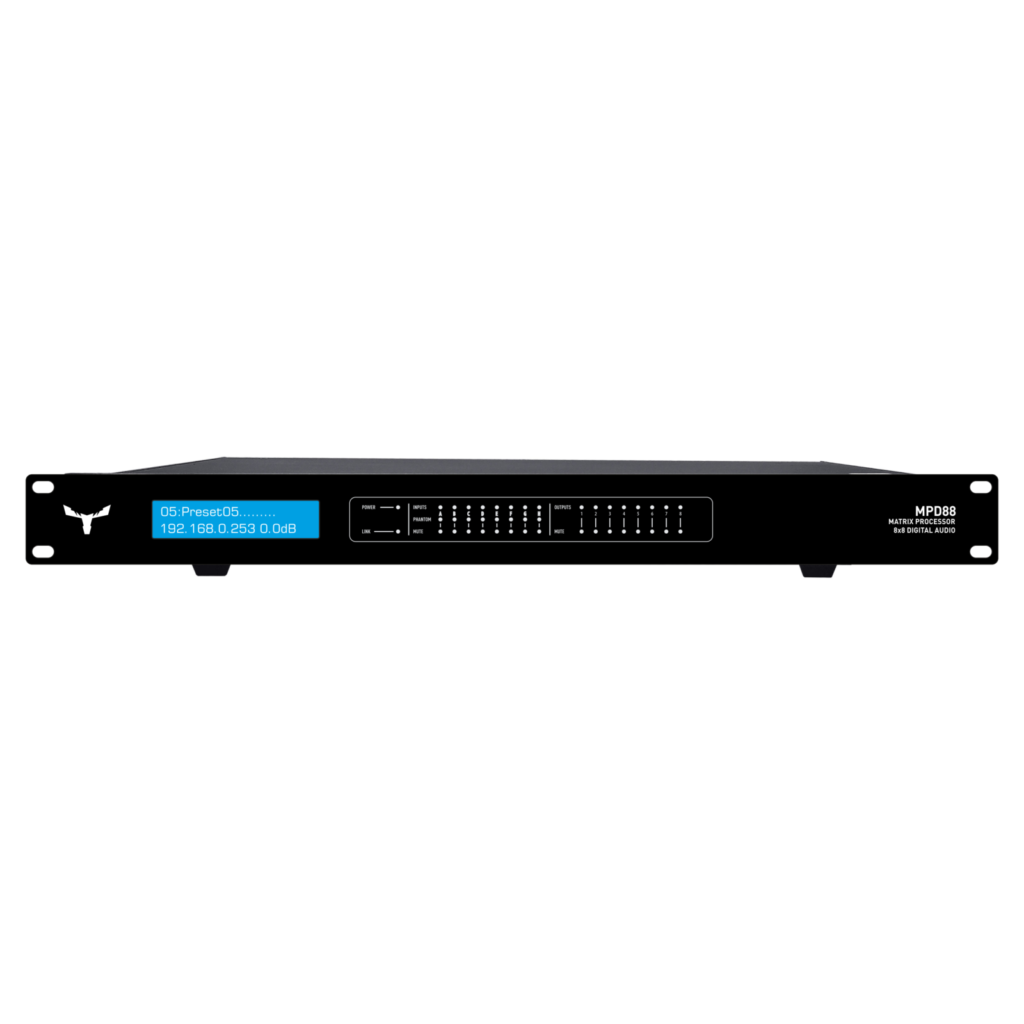

Urządzenie mieści się w obudowie o wielkości 1 RU, a na jego przednim panelu znajduje się wyświetlacz LCD 2*20 oraz zestaw diod LED sygnalizujących zasilanie, Ethernet, wejście, wyjście, zasilanie fantomowe i stan wyciszenia. Niezależnie od tego, czy jest to prosta, czy złożona instalacja z wieloma pomieszczeniami, MPD88 zapewnia wysokiej jakości profesjonalne, elastyczne i skalowalne rozwiązanie systemowe do dystrybucji dźwięku z precyzyjną parametryzacją, kierowaniem sygnału i przetwarzaniem.
Główne cechy:
- Sieciowy procesor matrycowy audio
- 40-bitowy zmiennoprzecinkowy procesor DSP, częstotliwość próbkowania 96 kHz
- Analogowe wejścia/wyjścia mikrofonowe/liniowe 8×8
- Faza, wyciszenie, bramka szumów, eliminator sprzężeń, korektor parametryczny
- Korektor dynamiczny, krzyżowanie, kompresor, opóźnienie, automatyczny mikser
- Wejście z 3-pasmowym, wyjście z 10-pasmowym korektorem dynamicznym
- Pełna ochrona portu RF, TCP/IP, RS232, RS485 i GPIO
- Przyjazny dla użytkownika i intuicyjny interfejs do sterowania
- Wejście mikrofonowe, włączanie/wyłączanie zasilania phantom +48V
- Wbudowany generator sygnału sinusoidalnego, białego szumu i sygnału z podziałem szumów
- Zasilacz impulsowy: 90V – 250V AC
- Solidna konstrukcja do szafy Rack 19” – lekka obudowa 1U
Cechy:
- Elastyczny sieciowy procesor matrycowy audio
- Próbkowanie 96 kHz, 40-bitowy silnik zmiennoprzecinkowy 8×8 analogowych wejść/wyjść mikrofonowych/liniowych
- Zasilanie fantomowe 48 V dla każdego wejścia
- 3-pinowe złącze Phoenix, Ethernet, RS-485 i RS-232 2×2, lokalne porty/interfejsy GPIO
- 10-pasmowy PEQ dla każdego wejścia/wyjścia
- Przetwarzanie sygnału z głośników: filtry, opóźnienie, limiter i PEQ.
- Wyświetlacz LCD 2*20 na panelu przednim
- Urządzenie do montażu w szafie rack 19”, 1 RU
Specyfikacja techniczna:
Profesjonalny procesor matrycowy (bez możliwości rozbudowy)
| Profesjonalny procesor matrycowy (bez możliwości rozbudowy) | |
| Wejścia: | 8 mikrofonowych/liniowych |
| Wyjścia: | 8 mikrofonowych/liniowych |
| Procesor: | 32/40-bitowy zmiennoprzecinkowy procesor DSP |
| Częstotliwość próbkowania: | 96 kHz |
| ADSP-21489 | 400MHz |
| Pasmo przenoszenia: | 5Hz do 24kHz (-3dB) |
| T.H.D. (20Hz – 20kHz): | <0.0025% |
| Zasilanie fantomowe: | Wejście mikrofonowe, włączanie / wyłączanie zasilania phantom + 48V |
| Impedancja wejściowa: | Zrównoważona, >4kΩ |
| Maksymalny poziom wejścia/wyjścia: | +20dBu |
| Minimalne stałe opóźnienie: | <2ms |
| Wbudowany generator sygnału sinusoidalnego, białego szumu i podziału szumu | |
| Przetwarzanie sygnału wejściowego: | Głośność, faza, wyciszenie, bramka szumów, tłumik sprzężenia zwrotnego, korektor parametryczny, korekcja dynamiczna, krosownica, kompresor, opóźnienie, automatyczny mikser |
| Przetwarzanie sygnału wyjściowego: | Matryca, głośność, faza, wyciszenie, krosownica, kompresor, limiter i opóźnienie |
| 10-pasmowy PEQ dla każdego wejścia/wyjścia: | PEQ / low-shelf / hi-shelf / All pass1 / All pass2 |
| 3-pasmowy dynamiczny korektor dla wejścia | |
| Ustawienia systemowe: | 23 grupy presetów mogą być importowane i eksportowane |

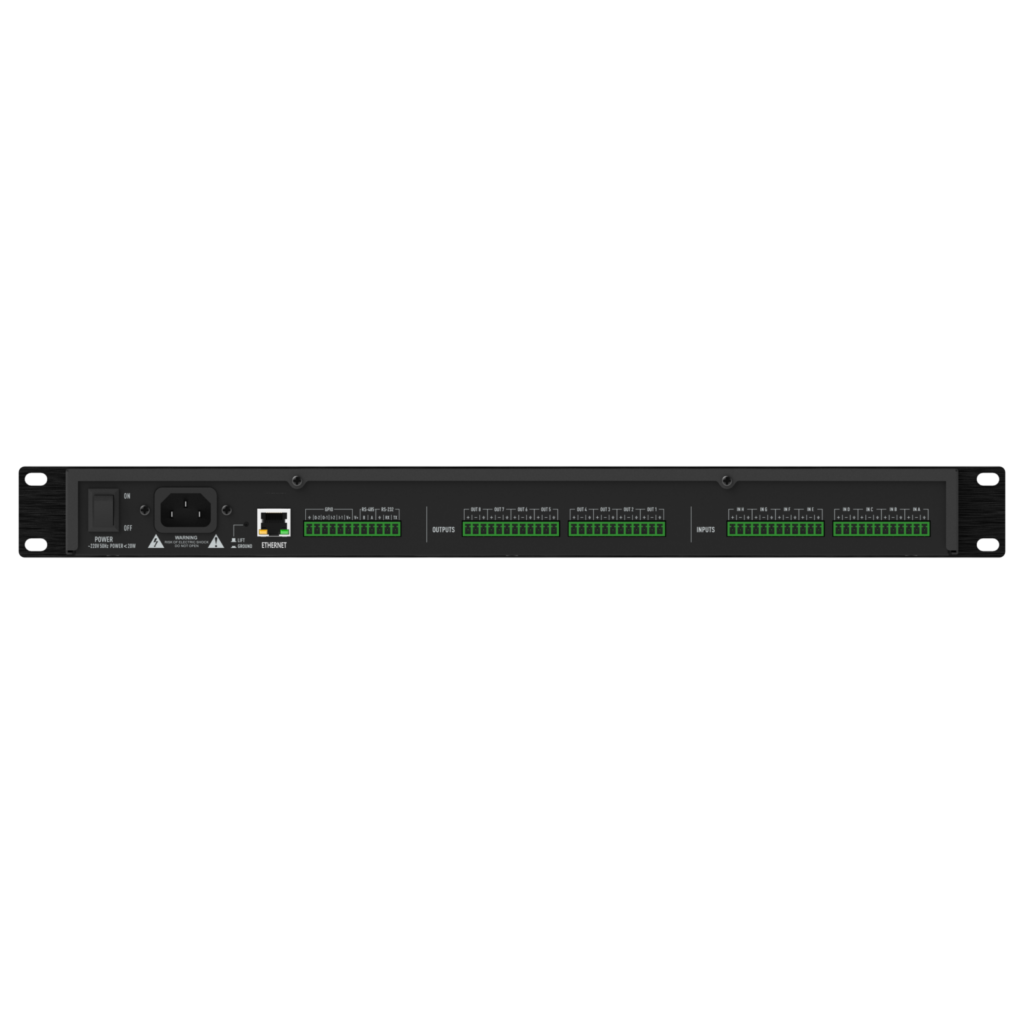

| Złącza: | 3-stykowy blok zacisków |
| RJ45 dla sieci Ethernet | |
| Gniazdo IEC 3p | |
| Ethernet: | RJ45 TCP/IP |
| Port szeregowy: | RS232, RS485 |
| Zdalne sterowanie: | Wejście/wyjście GPIO |
| Wskaźniki: | Zasilanie, ethernet, wejście, wyjście, wyciszenie, status Phantom, |
| Wyświetlacz LCD 2*20 | |
| Elementy sterujące: | Przełącznik zasilania (wł./wył.) |
| Napięcie zasilania: | 90~250V AC SMPS, 50-60 Hz; 22W |
| Wymiary: | 1RU, głębokość 275 mm (10,86 cala) |
| Waga: | 4 kg / 8.82 lb |
